星球商人在行动,巡回检察组小说,宋朝乡下人的进城生活 http://www.ersixiang.cn Thu, 13 Jul 2023 09:22:51 +0000 zh-Hans hourly 1 https://wordpress.org/?v=6.8.1 http://www.hh-pcbs.com/wp-content/uploads/2023/04/7346a1fe66b05a5841fe37ff12e2fbf.jpg 厚度 – 信豐匯和 http://www.ersixiang.cn 32 32 銅基PCB，PCB基銅厚度的重要性 http://www.ersixiang.cn/2469.html Thu, 13 Jul 2023 09:22:51 +0000 http://www.ersixiang.cn/?p=2469 銅基PCB（PrintedCircuitBoard），是一種特殊的印刷電路板，以銅材作為基底材料。相比傳統的基于玻璃纖維的FR4電路板，銅基PCB具有更高的導熱性能和機械強度。在很多應用領域，比如高功率電子設備、LED照明和電池管理系統等，銅基PCB都廣泛應用，并展示出了許多獨特的優勢。

其中，PCB基銅厚度是銅基PCB的一個重要參數。銅基PCB的導熱性能很大程度上依賴于銅層的厚度。一般來說，銅基PCB的銅層厚度通常在1oz（約35μm）到10oz（約350μm）之間。選擇適當?shù)你~層厚度對于滿足特定應用的導熱需求至關重要。

PCB基銅厚度對銅基PCB的導熱性能產生直接影響。較厚的銅層可以提供更好的導熱性能，將熱量快速傳遞到基底中，從而提高整個電路板的散熱效果。在高功率電子設備和LED照明等高散熱要求的應用中，通常選擇較厚的銅層。

此外，銅基PCB的銅層厚度還與板子的機械強度密切相關。較厚的銅層可以提供更好的強度和耐久性，使得銅基PCB更能適應惡劣的工作環境和長期使用。在一些需要抗震、抗振動和高可靠性的場合，選擇較厚的銅層有助于提高PCB的機械可靠性。

然而，過于厚重的銅層也會帶來一些問題。首先是成本問題，較厚的銅層會增加材料成本，特別是對于大面積或大尺寸的銅基PCB來說。其次是加工問題，過于厚重的銅層會增加PCB的加工難度，包括鉆孔和鍍銅等工藝。

在選擇PCB基銅厚度時，還需考慮到導線寬度和間距要求、焊接和維修的便捷性以及可靠性等方面。因此，在設計和選擇銅基PCB時，需要根據具體應用需求綜合考慮這些因素。

總結起來，銅基PCB以其卓越的導熱性能和機械強度在高功率電子設備和LED照明等領域得到廣泛應用。而PCB基銅厚度作為銅基PCB的一個重要參數，直接影響其導熱性能和機械可靠性。選擇適當?shù)你~層厚度對于滿足特定應用的需求至關重要，但也需要綜合考慮成本、加工難度、焊接和維修便捷性等因素。

]]> PCB鍍錫層厚度，pcb鍍錫厚度計算 http://www.ersixiang.cn/2375.html Fri, 07 Jul 2023 00:57:10 +0000 http://www.ersixiang.cn/?p=2375 一、PCB鍍錫層厚度計算的影響因素

1.1 PCB板材料

1.2 鍍錫工藝

1.3 PCB板設計

二、確定適合的PCB鍍錫厚度

2.1 PCB用途和要求

2.2 PCB制造商建議的鍍錫厚度范圍

2.3 實際應用中的經驗值

三、PCB鍍錫層厚度計算公式

3.1 基于電流密度的計算公式

3.2 基于金屬離子濃度的計算公式

3.3 基于時間和電流的計算公式

四、PCB鍍錫層厚度計算實例

4.1 案例一：四層PCB板的鍍錫厚度計算

4.2 案例二：高頻PCB板的鍍錫厚度計算

五、常見的PCB鍍錫層厚度問題及解決方法

5.1 鍍錫層厚度過薄

5.2 鍍錫層厚度過厚

六、PCB制造過程中的注意事項

6.1 合理選擇PCB板材和鍍錫工藝

6.2 根據實際應用需求確定鍍錫厚度

6.3 定期檢查和維護鍍錫設備

總結：PCB板的鍍錫層厚度是PCB制造過程中一個關鍵參數，合理的鍍錫厚度可以提高PCB的可靠性和穩定性。通過掌握鍍錫層厚度的計算方法，以及根據實際需求確定合適的鍍錫厚度范圍，可以有效提高PCB的質量和性能。在PCB制造過程中，還需注意選材和工藝的合理選擇，以確保鍍錫層的質量和一致性。

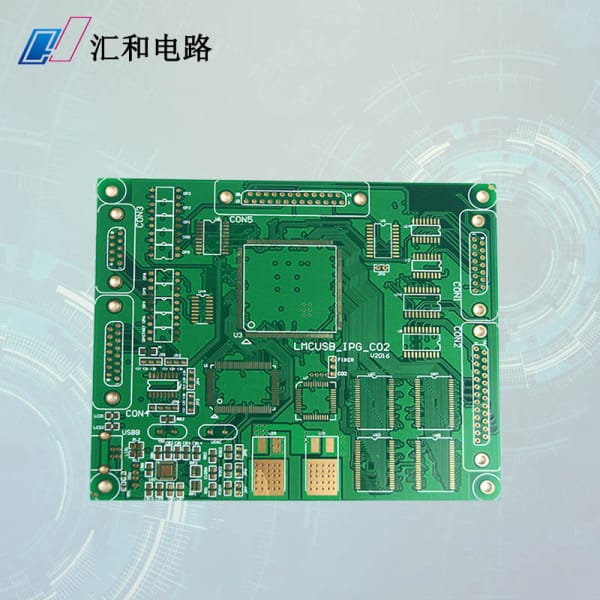

]]> pcb4層板，pcb4層板厚度 http://www.ersixiang.cn/1542.html Wed, 24 May 2023 01:38:13 +0000 http://www.ersixiang.cn/?p=1542 PCB 4 層板，也稱為四層板，是指電路板中有 4 層銅層的 PCB。相比于單面板或雙面板，4 層板有更高的密度和更好的信號完整性，是目前電路板設計和制造中常用的一種類型。

一、PCB 4 層板的優勢

PCB 4 層板相比單面板和雙面板的優勢主要體現在如下幾個方面：

1. 更高的密度：PCB 4 層板具有更高的可布線面積，可以在板子內部高效地布置信號和電源線路，從而降低電路板的噪聲和干擾。

2. 更好的信號完整性：在 4 層板中，第三、第四層可以作為地平面和電源平面，形成電容和地電容，以提供電源去耦和 EMI 屏蔽功能，可有效降低信號層中的串?dāng)_和差模噪聲，提高信號完整性。

3. 更廣泛的應用場景：PCB 4 層板可用于高速數字、模擬混合信號電路、MCU 等多種產品的設計與制造，而單面板和雙面板則更適用于簡單電路和低頻電路的設計。

二、PCB 4 層板的制造流程

PCB 4 層板的制造流程與雙層板相似，仍涉及到原材料采購、圖像繪制、內層加工、外層加工、銅箔壓合、孔加工、表面處理、掩膜剝離等多個環節，其中相對復雜的過程包括內層和外層加工。

對于內層加工，需要先進行圖像繪制，再利用光刻膠復制原始圖像，然后進行化學腐蝕和電鍍，制作成內層銅箔。外層加工則需要在外層銅箔上進行圖形繪制、電鍍和蝕刻等過程，形成外層線路和覆銅。

為了保證 4 層板的信號完整性和傳輸質量，需要對板子進行壓合處理，將所有銅箔與預留元件（如焊盤）壓合在一起，增強板子的機械強度和導電性能。

三、PCB 4 層板的設計要點

PCB 4 層板的設計考慮的因素較多，需要注意以下要點：

1. 分配電源和地線位于板的內部層：電源位和地線需要布置在板子內部，形成電容和地電容以減少噪聲和干擾。

2. 線寬優化：線寬需要根據電路的特性和布線密度進行優化。線寬不宜過細，會增加制造成本；過寬則會降低布局密度。

3. 控制板子厚度：4 層板雖比雙層板、單層板更復雜，但相對較薄。合理控制板子厚度有利于成本的控制和后續工藝的處理。

總之，PCB 4 層板在電路板設計制造中形成了獨特的應用體系，其制造流程、設計要點及應用場景都有一定的特殊性。研究 4 層板技術，對于提高電路布局密度和信號完整性，提高產品性能和競爭力具有重要的作用。

]]>
